| 特 徴 |
|
WFPG-10シリーズは
WFPGシリーズは、FPGA（フィールドプログラマブルゲートアレイ）を搭載したシステムを構築し評価、実験に際し、最適な電源環境を提供するＦＰＧＡ電源専用基板です。
FPGAなどの高機能LSIを含めた回路設計で要求される低電圧・大電流出力電源機能、システム初期化機能、電池バックアップ機能を搭載しユーザがその目的に応じて機能をチョイスするだけで容易にシステムに組み込ことができます。 |
|
|
|
主な特徴として
- 出力電圧は3.3V,2.5V,1.8V,1.2Ｖ、1.0V。 各電源はスイッチングレギュレータを採用し出力電流は各レギュレータ最大10Ａ、電力損失は最大で12Ｗ。
- 周辺素子にDDRメモリ、LANトランシーバ、セカンドＦＰＧＡを搭載した場合に必要とされる1.2V,0.9Vを搭載
- ユーザ・システムに電池駆動を必要としている場合を考慮し電池バックアップ機能を搭載
- 入力電圧の立ち上がりを検知しRESET信号を出力する機能を搭載
- 3.3V,2.5V,1.8V,1.0V電源は電源モジュール間のスイッチング周波数を同期しEMIノイズ対策を簡素化
- 差動出力電圧リモート・センス機能を搭載し電源出力と負荷の間の電圧降下を補正
- ＦＰＧＡのＣＯＲＥ電圧は各社ＦＰＧＡに対応し選択可能（0.9Ｖ,1.0Ｖ，1.1Ｖ.1.2Ｖより選択）
- 各入出力電源の配線はスクリューレス端子台に電線を直接挿入
- デバック中に要求される電源初期化に対応する為、マニアルＲＥＳＥＴ ＳＷを搭載
- 電源投入表示、バッテリ状態表示用ＬＥＤを搭載
- 電源制御/電池状態信号用ケーブルを添付
|
|
| アプリケーション |
|
FPGA搭載回路用
複雑な複数電圧を要求するシステム用
マイクロプロセッサ用
携帯機器用
バッテリ駆動制御装置用
|
|

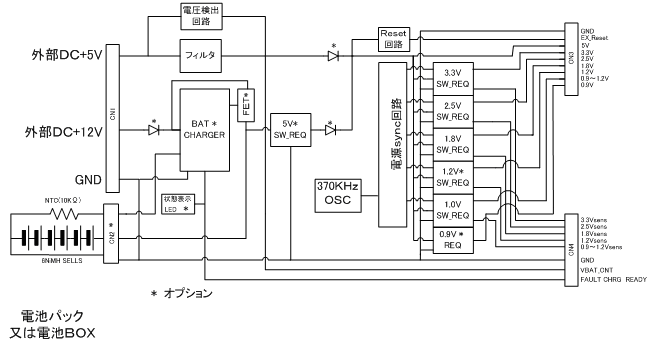

| ブロック図 |
|
|
|
| 基板の種別 |
|
| 品 名 |
3.3V, 2.5V, 1.8V, 1.0V
スイッチングレギュレータ |
1.2Vスイッチングレギュレータ
0.9V ターミネーション・レギュレータ |
電池駆動回路 |
| WFPG-10A |
○ |
|
|
| WFPG-10B |
○ |
○ |
|
| WFPG-10C |
○ |
○ |
○ |
|
|
| 入力電圧 |
|
電池バックアップを必要としないモデル（WFPG-10A、WFPG-10B） |
|
| 項 目 |
MIN |
TYP |
MAX |
単位 |
| 入力電圧 |
Vccin |
4.75 |
5
|
5.25 |
V |
|
|
|
電池バックアップを必要とするモデル（WFPG-10C）
入力電圧Vｃｃin 5.31V時の、本基板からの5V出力Vccoutを示します。
DC12V電源は、電池の充電電圧となります。 |
|
| 項 目 |
MIN |
TYP |
MAX |
単位 |
| DC5V電圧(注1) |
Vccin |
5.31
|
V |
| Vccout |
4.94 |
5 |
5.04 |
V |
DC12V入力電圧
オプション（注2） |
定格 |
|
12 |
|
V |
| 範囲 |
8 |
|
13 |
V |
| DC+12V入力電流 |
1 |
A |
|
|
(注1)外部から供給するVccinを5.31Vに設定した時の、本基板からのＤＣ5Ｖ電圧出力Vccoutです。
(注2)本基板に電池を接続して使用する場合のみ必要。本基板内蔵電池充電ICの供給電圧と成ります。 |
|
| 出力特性 |
|
| 項 目 |
MIN |
TYP |
MAX |
単位 |
| DC5.0V出力電圧範囲（注１） |
Vccin-0.27 |
Vccin-0.31
|
Vccin-0.37 |
V |
| USRV出力電圧範囲（注2） |
0.95 |
1 |
1.05 |
V |
| DC0.9V出力電圧範囲 |
|
0.9 |
|
V |
| DC5V出力電流（注3） |
Iccin+0.9 |
Iｃｃin+1.4 |
Iｃｃin+2.4 |
A |
| DC3.3V出力電流 |
0 |
5 |
10 |
A |
| DC2.5V出力電流 |
0 |
5 |
10 |
A |
| DC1.8V出力電流 |
0 |
5 |
10 |
A |
| DC1.2V出力電流 |
0 |
5 |
10 |
A |
| DC 1V出力電流 |
0 |
5 |
10 |
A |
| DC0.9V出力電流 |
0 |
1.5 |
3 |
A |
| 電力損失 |
4.1 |
6.7 |
12 |
W |
リップル
3.3V, 2.5V, 1.8V, 1.2V 1.0V
Vout（peak-to-peak） |
10 |
mVpp |
| 0.9V出力 ターミネーション・レギュレータ精度 |
±2.2 |
% |
| 効率 |
96 |
96 |
80 |
% |
スイッチング周波数
3.3V, 2.5V, 1.8V, 1.2Ｖ、1.0Vレギュレータ |
370 |
KHz |
オーバーカレント スレッシュホールド
3.3V, 2.5V, 1.8V, 1.2Ｖ、1.0Vレギュレータ |
20 |
A |
レギュレータ間同期CLK周波数
3.3V, 2.5V, 1.8V, 1.2V、1.0Ｖレギュレータ |
370 |
KHz |
| RESET出力時間 |
260 |
ms |
| 動作温度 |
0～40 |
℃ |
| 保存温度 |
0～55 |
℃ |
|
|
（注1）モデルWFPG-10Cは逆流防止ショットキーダイオードが実装されておりますので、電圧降下が発生します補正値を考慮してＶｃｃｉｎを設定して下さい。其の他モデルについては、電池バックアップを必要としないモデルの表を参照して下さい。
（注2）この電源はＦＰＧＡのCORE電圧出力用、内臓ジャンパで可変となります。選択範囲は0.9Ｖ、1.0Ｖ、1.1Ｖ、1.2Ｖにて工場出荷時は1.0Ｖ選択表は工場出荷時の電圧です。
（注3）出力電流はレギュレータの電力損失を加算して決定して下さい。
|
|
| 各社FPGA CORE電圧 |
|
各社ＦＰＧＡのCORE電圧に対応、内蔵1.0Ｖスイッチングレギュレータのジャンパを選択することにより出力電圧を1.2Ｖ、1.1Ｖ、1.0Ｖ、0.9Ｖに選択できます。
対応FPGA CORE電圧は仕様書を参照下さい。デフォルトは1.0Vを選択しておりま。 |
|

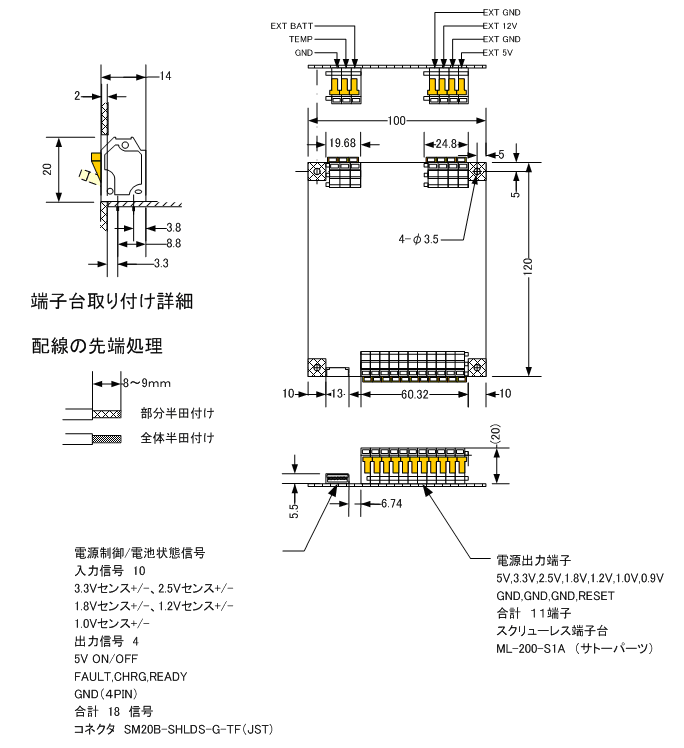

| 外形寸法 |
|
|
|
|
